mit den Noppen nach
Ejemplo de solución con
“Cubierta invertida”
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
Ejemplo de solución en “Cubierta de
hormigón sin aislamiento térmico”
En las
zonas ajardinadas
los elementos
SD 30 se instalan con los
nódulos hacia
abajo
resultando en una capacidad de
retención de aprox. 7,5 l/m².
Stabilodrain
®
SD 30 se puede utilizar
también para firmes y pavimentos; en
este caso los elementos se instalan con
los nódulos hacia arriba.
20
Altura
cm

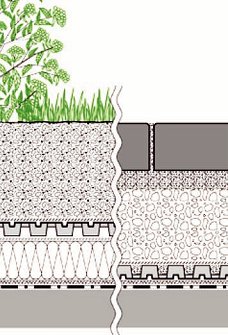

Césped y vegetación perenne, con
espesores de sustrato mayores
para plantar arbustos y árboles
pequeños
Zincoterra “Jardín“
Filtro sistema TG
Stabilodrain
®
SD 30
Lámina de separación TGV 21
XPS aislamiento térmico
Nota:
Lámina antirraíces WSB 100-PO
si la impermeabilización no es del
tipo antirraíz.
Peso propio del sistema ajardinado:
Saturado de agua:
a partir de aprox.
310 kg/m²
Volumen de retención de agua:
a partir de aprox.
100 l/m²
Peso propio del sistema pavimentado:
a partir de aprox.
600 kg/m²
10
Altura
cm
15
Pavimento (adoquinado, min. de 10 cm)
Pavimento (adoquinado, min. de 10 cm)
Lecho de gravilla, de 3–5 cm
Zahorra (sólo para firmes)
Zahorra (sólo para firmes)
Filtro sistema PV
Stabilodrain
®
SD 30, rellenado con gravilla
Filtro sistema PV
